Объёмные виды конструкторских решений

Решение со стандартными габаритами ниш

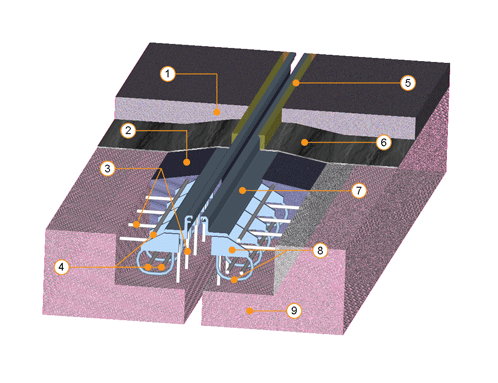

Рис. 1. Решение со стандартными габаритами ниш

Решение на тротуарах

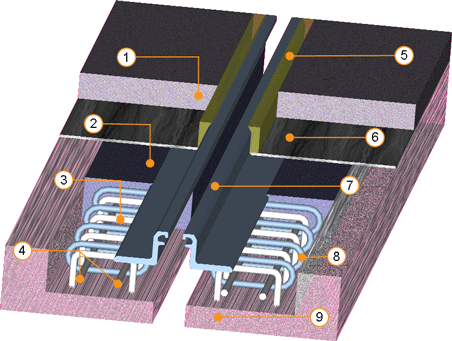

Рис. 2. Решение на тротуарах

Решение с узкой шкафной стенкой (200 мм)

Рис. 3. Решение с узкой шкафной стенкой (200 мм)

Решение с уменьшенной высотой ниши (с выходом бетона наверх)

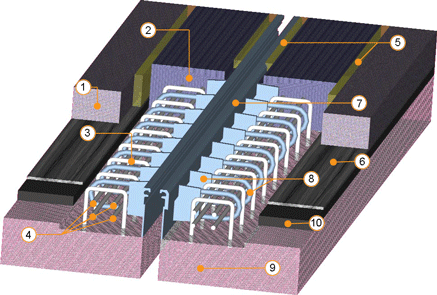

Рис. 4. Решение с уменьшенной высотой ниши (с выходом бетона наверх)

Решение для тротуаров и пешеходных мостов (глубина ниши 80 мм)

Рис. 5. Решение для тротуаров и пешеходных мостов (глубина ниши 80 мм)

Обозначение элементов деформационного шва
№№	Наименование
1	Асфальтобетонное покрытие
2	Бетон омоноличивания
3	Выпуски арматуры (шаг 200 мм)
4	Продольная арматура узла омоноличивания (d16 AIII)
5	Полимерно-битумная мастика
6	Гидроизоляция
7	Металлоконструкция деформационного шва (специальный профиль)
8	Анкер: Рис. 1 - анкер Z-35, Рис. 2 - анкер Z-43, Рис. 3 - анкер Z-50, Рис. 4 - анкер Z-64, Рис. 5 - анкер Z-45
9	Бетон существующей конструкции
